玻璃鋼干式電容式套管
126kV穿纜式油式高壓套管

126kV穿纜式油式高壓套管

126kV穿纜式油式高壓套管





戶外端

安裝法蘭

油中部分

均壓球

接線端子

型號

套管總長
L

電纜引入長度
L4

引線接頭連接孔徑-長度
d2-L6

油枕最大直徑
d1

戶外端絕緣長度
L1

外絕緣最大直徑
d5

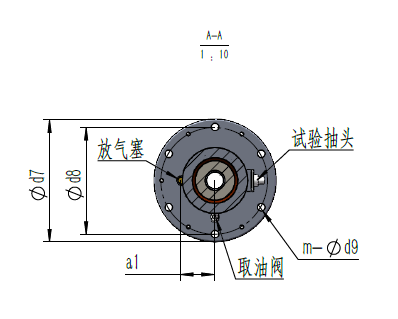

安裝孔中心距
d8

法蘭外外徑
d7

孔數-孔徑
m-d9

放氣塞距中心
a1

法蘭厚度
h1

法蘭高度
L6

浸油部分總長
L2

油中CT長度
L3

油中最大直徑
d6

高度
L5

直徑
d4

導管內徑
d3

厚度
h2

孔距
a2-a2

孔數-孔徑
n-d10

BRDLW-126-630-4

2580

2375

φ28-55

φ210

1140

φ313

φ350

φ400

6-φ24

110

18

150

805

400

φ166

60

φ120

φ35

18

40-40

4-φ14

BRDLW-126-630-4

2710

2505

φ28-55

φ210

1140

φ313

φ350

φ400

6-φ24

110

18

150

935

530

φ166

60

φ120

φ35

18

40-40

4-φ14

BRW-126-630-4

2245

2240

φ28-55

φ210

1140

φ313

φ350

φ400

6-φ24

110

18

150

670

75

φ166

100

φ140

φ35

18

40-40

4-φ14

BRLW-126-1250-4

2800

2435

φ46-55

φ245

1140

φ348

φ350

φ400

6-φ24

110

18

150

995

400

φ195

100

φ140

φ55

18

50-50

4-φ18

BRLW-126-1250-4

2815

2450

φ46-55

φ245

1140

φ348

φ350

φ400

6-φ24

110

18

150

1010

415

φ195

100

φ140

φ55

18

50-50

4-φ18

BRDLW-126-1250-4

2655

2300

φ46-55

φ245

1140

φ348

φ350

φ400

6-φ24

110

18

150

860

415

φ195

100

φ140

φ55

18

50-50

4-φ18

BRLW-126-1250-4

2995

2630

φ46-55

φ246

1140

φ348

φ350

φ400

6-φ24

110

18

150

1190

595

φ195

100

φ140

φ55

18

50-50

4-φ18


產品型號代號：

BR：中長尾套管

BRD：短尾套管

L：帶CT（可加裝電流互感器，無則表示不可加裝電流互感器）

W：防污型

      -3表示爬電比距為25mm/kV（統一爬電比距為43.3mm/kV）

      -4表示爬電比距為31mm/kV（統一爬電比距為53.7mm/kV）
